一、產品特點及用途

本產品采用硅橡膠作絕緣或護套材料，由于硅橡膠本身具有耐高溫、耐寒、柔軟、耐磨、防腐等特性，因此該電纜高溫環境下電氣性能穩定，抗老化性能好，使用壽命長，適合于交流1KV及以下具有抗拉、耐熱、防腐等特殊要求的行車、臺車、傳輸機械等移動設備和電器用動力傳輸線及控制、照明、通訊線路，本產品已廣泛應用于冶金、電力、化工、船舶、港口等行業。

分相屏蔽硅橡膠護套扁平電纜適用于作變頻器供電電纜。

二、產品執行標準

Q/HHTZH007.4

三、使用特性

1、 交流額定電壓：U₀/U 0.6/1KV，最高工作溫度： 180℃，最低環境溫度：固定敷設-60℃

2、 電纜安裝敷設溫度應不低于-25℃。

四、基本型號及名稱

備注：導體線芯中銅絲可以采用鍍錫。

五：代號名稱和含義

六、主要技術指標

1、成品電纜導體(R類)直流電阻(符合GB/T3956規定)參照附錄A表2。

2、20℃時絕緣電阻不小于100MΩ·KM。

3、成品電纜經受交流50Hz  3.5KV/5min電壓試驗不擊穿。

結構示意圖

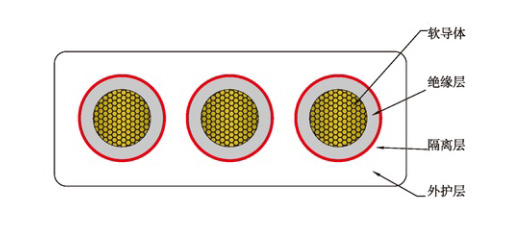

YGCB結構示意圖

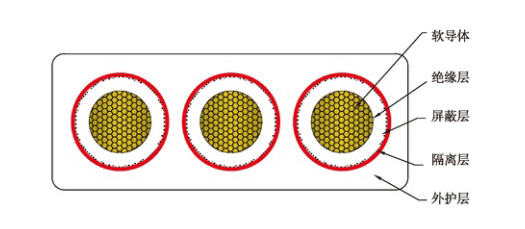

YGCBP結構示意圖
