一、產品特點及用途
適用于交流額定電壓U0/U 0.6/1kV動力傳輸、電氣或照明系統用分支電纜。本產品供電性能穩定安全，安裝施工方便，周期短，并節約空間，無需維護，產品還具有優越的抗震性能、氣密性、防水及耐火性能。分支電纜作為新興產品正廣泛應用于住宅樓、高層辦公樓、地鐵、機場等眾多國民經濟基礎建設行業。
低煙無鹵型分支電纜具有環保型特點，具有低煙、無毒等特點，使用范圍正在普及。
二、產品執行標準
Q/HHTZH010
三、使用特性
1、額定電壓為0.6/1kV
2、電纜導體最高長期允許工作溫度：聚氯乙烯絕緣70℃；
交聯聚乙烯絕緣90℃；
低煙無鹵阻燃聚烯烴70℃；
低煙無鹵阻燃交聯聚烯烴90℃和125℃兩種
3、電纜的最低敷設溫度為0℃，低于0℃應預先加熱。
4、電纜推薦允許彎曲半徑應不低于電纜外徑12倍。
四、基本型號及名稱
型號 | 產品名稱 |
FZD-YJV | 銅芯交聯聚乙烯絕緣聚氯乙烯護套分支電纜 |
FZD-VV | 銅芯聚氯乙烯絕緣聚氯乙烯護套分支電纜 |
FZD-ZR-YJV | 銅芯交聯聚乙烯絕緣阻燃聚氯乙烯護套分支電纜 |
FZD-ZR-VV | 銅芯聚氯乙烯絕緣阻燃聚氯乙烯護套分支電纜 |
FZD-NH-YJV | 銅芯交聯聚乙烯絕緣阻燃聚氯乙烯護套耐火分支電纜 |
FZD-NH-VV | 銅芯聚氯乙烯絕緣阻燃聚氯乙烯護套耐火分支電纜 |
FZD-VDVD | 銅芯聚氯乙烯絕緣和護套阻燃低煙低鹵分支電纜 |
FZD-YDYD | 銅芯低煙無鹵聚烯烴絕緣和護套低煙無鹵分支電纜 |
注：1、分支電纜主電纜和分支電纜絕緣護套材料相同，分支連接體均采用與電纜絕緣護套材料完全相同的材料生產。
2、導體線芯中銅絲可采用鍍錫，阻燃型電纜型號前加ZR,軟結構電纜加R。
五、代號名稱和含義
代號 | 代號含義 |
FZD | 系列代號-分支電纜 |
阻燃特性 |
|
- | 非阻燃 |
ZR | 阻燃：分A、B、C三級 |
NH | 耐火電纜 |
絕緣 |
|
Y | 交聯聚乙烯 |
V | 聚氯乙烯 |
YD | 阻燃低煙無鹵聚烯烴 |
護套 |
|
V | 聚氯乙烯 |
VD | 低煙低鹵阻燃聚氯乙烯 |
YD | 低煙無鹵阻燃聚烯烴 |
六、主要技術指標
1、成品電纜導體直流電阻(符合GB/T3956規定)參照附錄A表1規定；
2、技術指標如下表：
絕緣電阻 | 不小于200MΩ·km |
成品耐壓試驗 | 3.5kV/5min不擊穿 |
氣密及防水 | 分支接頭水浸水，絕緣及耐壓均符合要求 |
接觸電阻 | 接觸電阻與等長的分支線的基準電阻比不大于1.2 |
接頭短路強度 | 短路后接觸電阻變化率不大于0.2 |
阻燃耐火特性 | 符合GB/T19666-2005要求 |

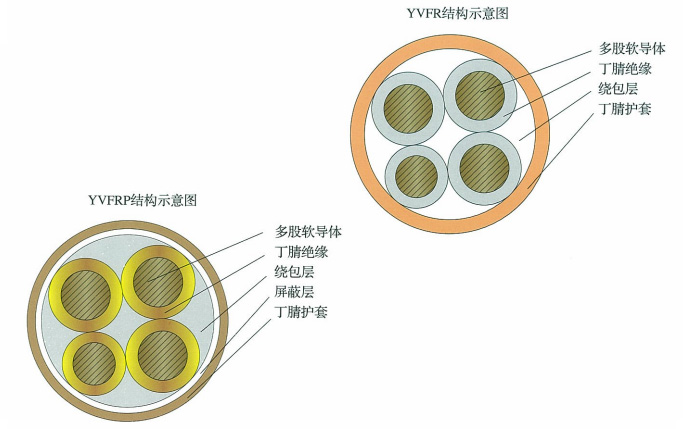

產品結構示意圖
